Электроника окружает нас везде, это и современные автомобили, и компьютеры, и фотоаппараты, и мобильные телефоны – список будет очень длинным. Но каким бы сложным не было бы устройство, оно всегда состоит из очень простых компонентов – как, например, Московский Кремль состоит из простых кирпичей.

Изучению таких «кирпичиков» и созданию из них сложных схем посвящена серия электронных конструкторов «Знаток».

Удобство и безопасность

Для удобства пользования все детали конструктора отличаются цветом, маркировкой, пронумерованы и легко узнаваемы на приведённых схемах. Сборка схемы осуществляется на монтажной плате при помощи хорошо знакомых «платяных» кнопок.

Конструктор абсолютно безопасен и прост в обращении. Для закрепления детали на монтажной плате, нажимайте сильнее по краям детали - в местах, где расположены платяные кнопки.

О руководстве пользователя

Вам будет предложено собрать 15 специальных проектов, в которых рассмотрены схемы электрических цепей, наглядно показывающих принципы работы простейших устройств.

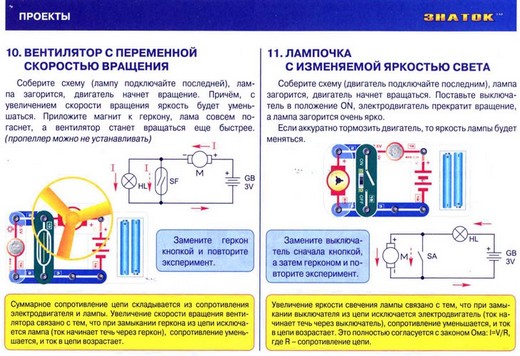

В каждом проекте, кроме описания действий, имеется аналоговая схема цепи, которая помогает легко понять ребёнку, как правильно собирать представленную схему, и продемонстрирована принципиальная схема, которая используется сегодня при составлении учебников по физике.

Для того чтобы ребёнок научился не просто собирать электрические схемы, а серьёзно задумывался над собранным проектом, мы включили в каждый урок комментарии с пояснениями и задания на быстрое усвоение важных знаний по физике.

Согласитесь, обучаться первым азам школьной физики в возрасте пять лет веселее и эффективнее в форме игры, выполняя упражнения.

С лучшим цветным руководством от «ЗНАТОК» ваш ребёнок самостоятельно и, главное, безопасно проведёт свои первые эксперименты с электричеством!

Проект №6 (пример)

УПРАВЛЯЕМАЯ МАГНИТОМ ЛЕТАЮЩАЯ ТАРЕЛКА
Соберите схему, установите пропеллер, приложите магнит к геркону, электродвигатель начнёт вращаться. Подождите, пока пропеллер начнёт вращаться очень быстро, и резко отодвиньте магнит – пропеллер взлетит в небо. (Будьте осторожны, он взлетит быстро и высоко!)

Что внутри?

В набор «А» из серии конструкторов «Первые шаги в электронике» входит 17 деталей.

Это провода с 2 и 3 клеммами, геркон, кнопка, выключатель, патрон для лампы на 2,5 V, батарейные отсеки, электродвигатель, пропеллер, магнит, лампа на 2,5 V и монтажная плата. (перечень деталей)

Описание деталей из конструктора ЗНАТОК™

Монтажная плата – это платформа для сборки на ней деталей. Для удобства монтажа на ней есть специальные выступы, на которые крепятся элементы. Она является аналогом печатной платы, используемой в электронном оборудовании.

Синие жесткие провода используются для соединения деталей. Они используются для подачи электричества и не влияют на характеристики цепи. Провода различаются по длине для того, чтобы было удобно располагать детали на монтажной плате.

Батареи в конструкторе применяются размера АА, напряжением 1,5 V, или аккумуляторы аналогичного размера, напряжением 1.2 V (приобретаются отдельно). Максимальное напряжение может достигать 6V, что намного меньше напряжения, используемого в электрических сетях вашего дома. Будьте очень внимательны при сборке схем, не допускайте короткого замыкания батарей!

Электродвигатель или мотор. Он превращает электричество в механическое движение. Электрический ток, который протекает через мотор, заставляет вращаться вал. На валу электродвигателя имеется специальная насадка для установки.

Геркон представляет собой стеклянный баллон, внутри которого расположены два разомкнутых металлических контакта. В таком состоянии геркон не проводит ток. Но если к геркону поднести магнит, то контакты замкнутся (вы сможете услышать щелчок), и через них потечёт ток.

Выключатель имеет два положения – замкнуто (ON), когда ток чечёт через выключатель и разомкнуто (OFF), когда выключатель разрывает цепь и ток не чечёт. Похожие выключатели вы используете, когда включаете свет дома.

Кнопка пропускает ток только когда на неё нажимают – как в дверном звонке. (описание деталей в конструкторе)

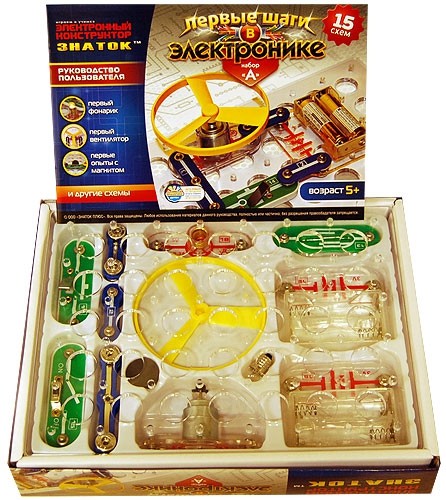

Расположение элементов в коробке

В комплектацию данного набора обязательно входит руководство пользователя и состав деталей, необходимый для выполнения предложенных в руководстве задач. Книга с описанием схем располагается в коробке под прозрачной монтажной платой. Нижняя часть коробки вместе с деталями и книгой запечатана в полиэтиленовую плёнку.

«Первые шаги в электронике» - серия конструкторов для маленьких детей.

В следующем конструкторе ваш ребёнок познакомиться со светодиодным фонариком, соберёт уже звуковые схемы и узнает, что из себя представляет транзистор.
